2 पोल डीसी मिनिएचर सर्किट ब्रेकर DZ47 C32 500V निवडण्यापूर्वी तुम्ही काय तपासले पाहिजे?

1. डिव्हाइस आणि त्याची भूमिका समजून घेणे

DC लघु सर्किट ब्रेकर डायरेक्ट-करंट सर्किट स्विच करण्यासाठी आणि वेगळे करण्यासाठी वापरला जातो आणि जेथे उत्पादनास ऍप्लिकेशनसाठी योग्यरित्या रेट केले जाते, ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून संरक्षण प्रदान करते. अल्टरनेटिंग करंटच्या विपरीत, डायरेक्ट करंट नैसर्गिकरित्या नियमित अंतराने शून्यातून जात नाही. DC फॉल्टमध्ये व्यत्यय आणण्यासाठी संबंधित DC व्होल्टेज आणि वर्तमान परिस्थितीसाठी डिझाइन केलेले आणि रेट केलेले डिव्हाइस आवश्यक आहे.

द 2 पोल डीसी लघु सर्किट ब्रेकर DZ47 C32 500Vफोटोव्होल्टेइक डीसी वितरण आणि ऊर्जा संचयन अनुप्रयोगांसाठी सूचीबद्ध आहे. उत्पादन पृष्ठ एका कॉम्पॅक्ट उपकरणाचे वर्णन करते जे सर्किट स्विचिंग, अलगाव आणि थर्मल-चुंबकीय संरक्षण एकत्र करते. ही फंक्शन्स योग्य DC वितरण बंदिस्तात संरक्षणात्मक उपकरणांची व्यवस्था सुलभ करण्यात मदत करू शकतात.

संरक्षण आणि अलगाव वेगवेगळे उद्देश पूर्ण करतात

ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण डिव्हाइसच्या रेट केलेल्या ऑपरेटिंग मर्यादेत असामान्य वर्तमान परिस्थितीस प्रतिसाद देतात. पृथक्करण, याउलट, तपासणी किंवा देखभालीसाठी सर्किट वेगळे करण्याचे साधन प्रदान करते. ब्रेकरला इन्स्टॉलेशन काम करण्यासाठी सुरक्षित असल्याचा पुरावा मानला जाऊ नये: सिस्टम बंद करणे आवश्यक आहे आणि लागू विद्युत सुरक्षा प्रक्रियेनुसार सत्यापित करणे आवश्यक आहे.

2. आवश्यक विद्युत रेटिंग तपासा

इलेक्ट्रिकल रेटिंगचे स्वतंत्रपणे न पाहता एकत्रितपणे पुनरावलोकन केले पाहिजे. योग्य नाममात्र विद्युत् प्रवाह असलेले उपकरण अद्याप अनुपयुक्त असू शकते जर त्याचे DC व्होल्टेज रेटिंग, दोष-व्यत्यय क्षमता किंवा इंस्टॉलेशन परिस्थिती सर्किटशी जुळत नसेल.

एका दृष्टीक्षेपात तांत्रिक वैशिष्ट्ये

3. दोन-ध्रुव कॉन्फिगरेशन का महत्त्वाचे आहे

दोन-पोल डीसी ब्रेकर जोडलेल्या यंत्रणेद्वारे दोन कंडक्टर स्विच किंवा डिस्कनेक्ट करण्यासाठी डिझाइन केलेले आहे. योग्य डीसी सर्किटमध्ये, हे सकारात्मक आणि नकारात्मक कंडक्टरच्या समन्वित अलगावला समर्थन देऊ शकते. वायरिंगच्या अचूक व्यवस्थेने निर्मात्याच्या टर्मिनल खुणा आणि सर्किट डिझाइनचे पालन केले पाहिजे.

वायरिंग करण्यापूर्वी पुष्टी करण्यासाठी गुण

• सकारात्मक आणि नकारात्मक कंडक्टर ओळखा आणि ध्रुवीय चिन्हे तपासा.
• टर्मिनल आकृती आणि कोणतीही निर्दिष्ट ओळ/लोड दिशा अनुसरण करा.
• उत्पादन इच्छित DC व्होल्टेजसाठी प्रस्तावित वायरिंग व्यवस्थेस परवानगी देते की नाही याची पुष्टी करा.
• सर्किट चालू आणि प्रतिष्ठापन वातावरणासाठी योग्य कंडक्टर आणि टर्मिनल कनेक्शन वापरा.
• केवळ एका घटकावरच नव्हे तर संपूर्ण प्रणालीमध्ये अलगाव आणि संरक्षण आवश्यकता पूर्ण झाल्या आहेत याची खात्री करा.

जेव्हा सर्किट डिझाइनसाठी दोन्ही कंडक्टर डिस्कनेक्ट करणे आवश्यक असते तेव्हा योग्य पोल कॉन्फिगरेशन विशेषतः महत्वाचे आहे. डिव्हाइसचे दोन-ध्रुव बांधकाम केवळ योग्य वायरिंग पद्धत निर्धारित करत नाही; ध्रुवीयता, सिस्टम ग्राउंडिंग आणि निर्मात्याच्या सूचना देखील विचारात घेतल्या पाहिजेत.

4. डिझाइन आणि स्थापना तपशील

मेकॅनिकल वैशिष्ट्ये सर्किट ब्रेकर कसे बसवले जातात, तपासले जातात आणि डिस्ट्रिब्युशन एन्क्लोजरमध्ये कसे ठेवले जातात यावर परिणाम करतात. पुरवलेल्या उत्पादनाची माहिती समोरच्या स्थितीचे सूचक, मॅन्युअल टॉगल लीव्हर, ज्वाला-प्रतिरोधक गृहनिर्माण, तांबे प्रवाहकीय घटक आणि DIN रेल माउंटिंग स्ट्रक्चरचे वर्णन करते.

दृश्यमान स्थिती संकेत

फ्रंट इंडिकेटर देखभाल कर्मचाऱ्यांना संलग्नक नष्ट न करता डिव्हाइसची प्रदर्शित ऑपरेटिंग स्थिती तपासण्यात मदत करू शकतो. निर्मात्याच्या सूचनांनुसार निर्देशकाचा अर्थ लावला जावा आणि सर्किट डी-एनर्जाइज झाल्याची पुष्टी करताना इलेक्ट्रिकल चाचणी बदलू नये.

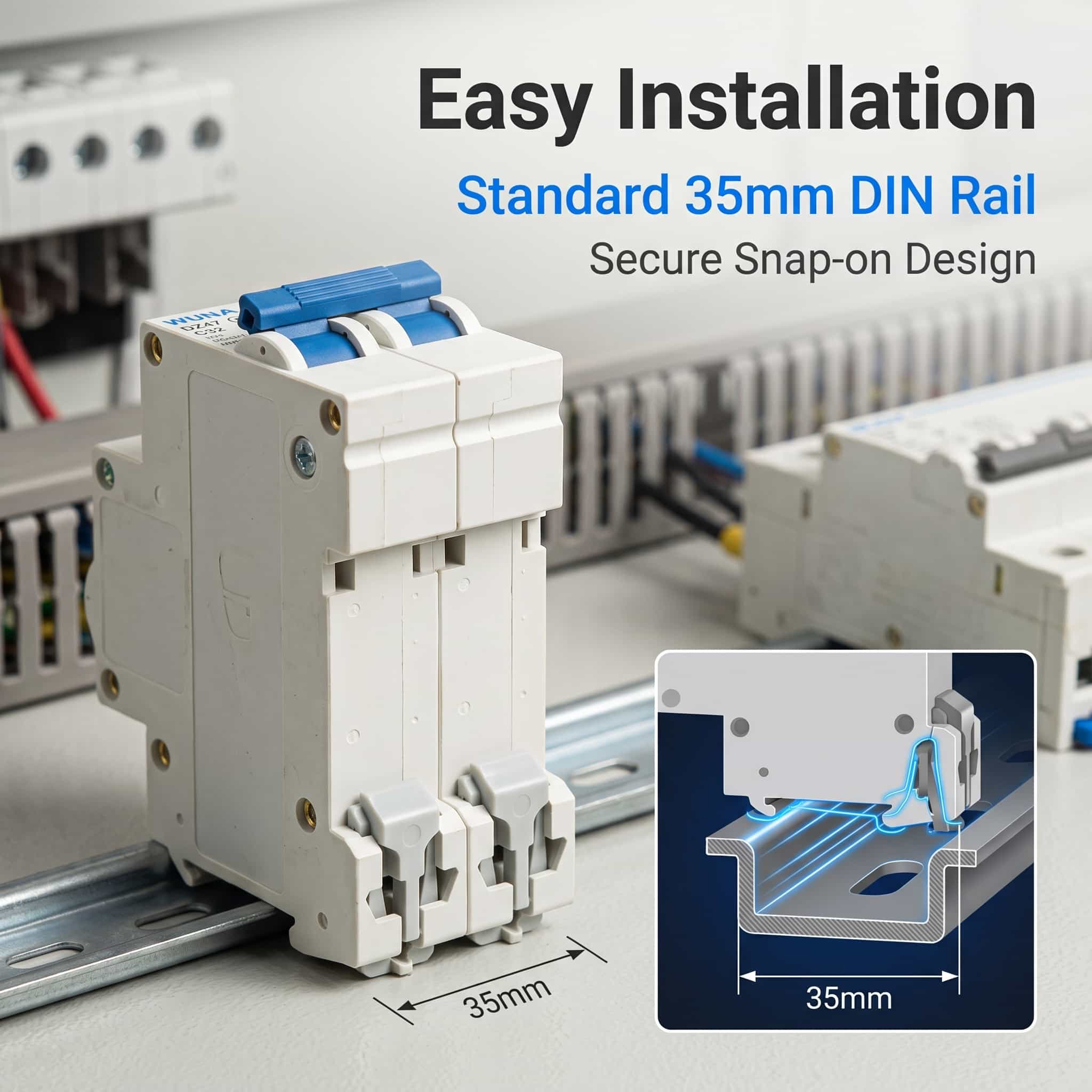

डीआयएन रेल माउंटिंग

रेल माउंटिंग सुसंगत वितरण बोर्ड आणि कंबाईनर बॉक्समध्ये आयोजित असेंब्लीला समर्थन देते. स्थापनेपूर्वी, रेल्वेची सुसंगतता, एन्क्लोजर क्लिअरन्स, टर्मिनल प्रवेश, कंडक्टर रूटिंग आणि आवश्यक घट्ट टॉर्क तपासा. उपकरणांच्या सूचना आणि लागू असलेल्या विद्युत मानकांनुसार पुरेसे अंतर आणि वायुवीजन राखले पाहिजे.

गृहनिर्माण आणि प्रवाहकीय घटक

उत्पादन पृष्ठ गृहनिर्माण आणि तांबे प्रवाहकीय घटकांसाठी ज्वाला-प्रतिरोधक अभियांत्रिकी प्लास्टिक ओळखते. सामग्रीचे वर्णन उपयुक्त निवड तपशील आहेत, परंतु पूर्ण स्थापना अद्याप योग्य कंडक्टर आकारमान, सुरक्षित कनेक्शन, पर्यावरणीय अनुकूलता आणि सिस्टमच्या संरक्षण डिझाइनचे अनुपालन यावर अवलंबून असते.

5. ठराविक डीसी ऍप्लिकेशन्स

डीसी लघु सर्किट ब्रेकर्स कमी-व्होल्टेज थेट-करंट वितरण व्यवस्थेच्या श्रेणीमध्ये वापरले जातात. विशिष्ट उपकरण प्रत्येक सर्किटच्या इलेक्ट्रिकल वैशिष्ट्यांशी जुळले पाहिजे आणि केवळ अर्जाच्या नावावर निवडले जाऊ नये.

फोटोव्होल्टेइक वितरण

योग्य फोटोव्होल्टेइक इंस्टॉलेशन्समध्ये, डीसी ब्रेकर्सचा वापर वितरण उपकरणांमध्ये किंवा कंबाईनर बॉक्समध्ये केला जाऊ शकतो जेथे व्होल्टेज, करंट, फॉल्ट लेव्हल आणि वायरिंग व्यवस्था डिव्हाइसच्या रेटिंगमध्ये येते. डिझायनर्सनी पीव्ही ॲरेच्या इलेक्ट्रिकल वैशिष्ट्यांचा आणि अलगाव आणि ओव्हरकरंट संरक्षणासाठी लागू असलेल्या कोणत्याही आवश्यकतांचा विचार केला पाहिजे.

ऊर्जा साठवण उपकरणे

एनर्जी स्टोरेज सिस्टीममध्ये बॅटरी सर्किट्स, डीसी डिस्ट्रिब्युशन सेक्शन आणि पॉवर कन्व्हर्जन उपकरणांची जोडणी समाविष्ट असू शकते. या सर्किट्समध्ये भिन्न संभाव्य दोष प्रवाह आणि ऑपरेटिंग परिस्थिती असू शकतात. ब्रेकर फक्त तिथेच लावला पाहिजे जेथे त्याचे डीसी रेटिंग आणि संरक्षण वैशिष्ट्ये विशिष्ट सर्किटसाठी योग्य असतील.

इतर DC वितरण प्रणाली

काही लो-व्होल्टेज डीसी कंट्रोल आणि डिस्ट्रिब्युशन सर्किट्स देखील लघु सर्किट ब्रेकर वापरतात. स्थापनेपूर्वी, नाममात्र आणि कमाल व्होल्टेज, सामान्य लोड करंट, कंडक्टर क्षमता, फॉल्ट करंट, सभोवतालची परिस्थिती आणि अपस्ट्रीम किंवा डाउनस्ट्रीम संरक्षणात्मक उपकरणांसह आवश्यक समन्वय यांचे मूल्यांकन करा.

6. एक व्यावहारिक निवड चेकलिस्ट

प्रकल्पासाठी उपकरणाची पुष्टी करण्यापूर्वी पुरवठादार किंवा इलेक्ट्रिकल डिझाइन टीमशी तांत्रिक चर्चा आयोजित करण्यासाठी खालील तपासण्या वापरा.

1. सिस्टम व्होल्टेज परिभाषित करा:संबंधित ऑपरेटिंग परिस्थितींसह नाममात्र आणि कमाल डीसी व्होल्टेज रेकॉर्ड करा.
2. सर्किट करंटची गणना करा:सतत लोड, अपेक्षित ऑपरेटिंग परिस्थिती, कंडक्टर रेटिंग आणि कोणत्याही लागू होणाऱ्या डीरेटिंग आवश्यकतांचा विचार करा.
3. दोष परिस्थिती तपासा:संभाव्य शॉर्ट-सर्किट करंट निश्चित करा आणि ब्रेकरची लागू डीसी ब्रेकिंग क्षमता सत्यापित करा.
4. पोल व्यवस्थेची पुष्टी करा:ग्राउंडिंग पद्धत, कंडक्टर कॉन्फिगरेशन, ध्रुवीयता आणि अलगाव आवश्यकतांचे पुनरावलोकन करा.
5. स्थापना वातावरणाचे पुनरावलोकन करा:संलग्न जागा, DIN रेल्वे सुसंगतता, सभोवतालचे तापमान, वायुवीजन आणि टर्मिनल प्रवेशयोग्यता तपासा.
6. तांत्रिक कागदपत्रांची पडताळणी करा:लागू डेटाशीट, वायरिंग आकृती, प्रमाणन माहिती आणि इंस्टॉलेशन सूचनांची विनंती करा.
7. संरक्षण योजना समन्वयित करा:सिस्टममधील केबल्स, कनेक्ट केलेले उपकरणे आणि इतर संरक्षणात्मक उपकरणांसह सुसंगततेची पुष्टी करा.

संपूर्ण निवड प्रक्रिया ब्रेकरला विस्तीर्ण विद्युत प्रणालीचा भाग मानते. कोणतेही रेटिंग किंवा वायरिंग तपशील अस्पष्ट असल्यास, स्थापनेपूर्वी निर्मात्याकडून किंवा पात्र विद्युत अभियंत्याकडून लेखी पुष्टीकरण मिळवा.
