IEC 60269 415V हाय करंट फ्यूज इंडस्ट्रियल पॉवर डिस्ट्रिब्युशन सिस्टीमसाठी कोणते सुरक्षा आणि कार्यप्रदर्शन फायदे देते?

1. IEC 60269 उच्च वर्तमान फ्यूज उत्पादनांची कोर डिझाइन आणि मानक व्याख्या

IEC 60269 कमी-व्होल्टेज उच्च ब्रेकिंग क्षमता फ्यूजसाठी जागतिक युनिफाइड स्टँडर्ड फ्रेमवर्क तयार करते, रेट केलेले व्होल्टेज, वर्तमान वहन क्षमता, वेळ-वर्तमान वैशिष्ट्ये, यांत्रिक संरचना आणि सुरक्षा चाचणी मानकांसाठी कठोर नियम परिभाषित करते. औद्योगिक 415V थ्री-फेज वितरण नेटवर्कसाठी, उच्च-वर्तमान फ्यूज लिंक्सने महागड्या डाउनस्ट्रीम पॉवर उपकरणांचे संरक्षण करण्यासाठी ओव्हरलोड स्लो-ब्लो आणि तात्काळ शॉर्ट-सर्किट व्यत्यय आवश्यकता पूर्ण करणे आवश्यक आहे.

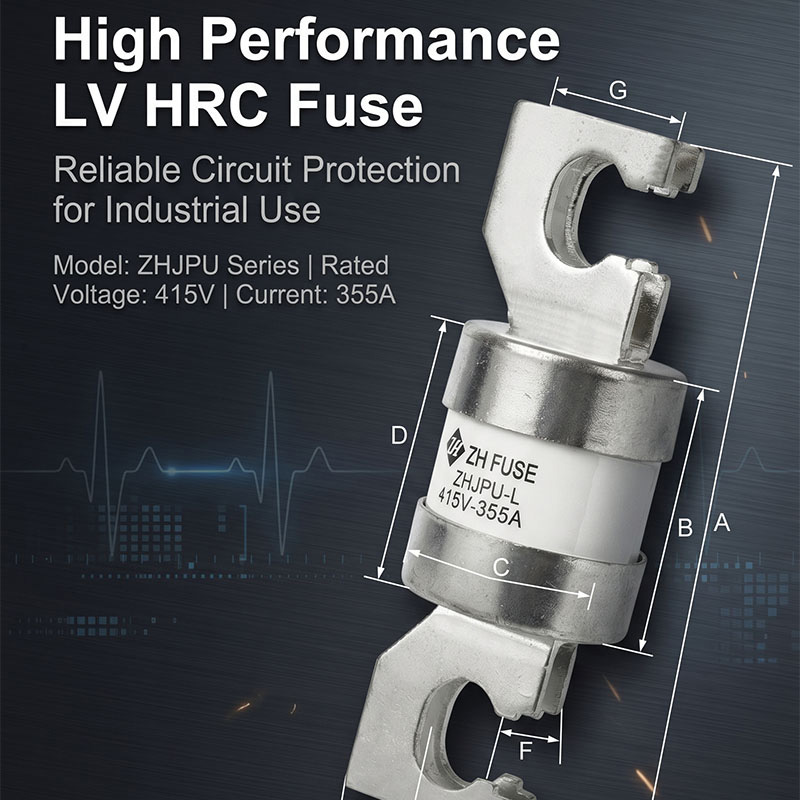

पारंपारिक प्लास्टिक-शेल फ्यूज उच्च-वर्तमान औद्योगिक वातावरणात स्पष्ट दोषांचा सामना करतात, ज्यामध्ये अपुरा उष्णता प्रतिरोध, सैल संपर्क टर्मिनल आणि मर्यादित ब्रेकिंग क्षमता समाविष्ट आहे. या उत्पादनाने स्वीकारलेली बोल्ट-ऑन सिरॅमिक रचना एकात्मिक उच्च-तापमान प्रतिरोधक गृहनिर्माण आणि सिल्व्हर-प्लेटेड कॉपर कनेक्टिंग टर्मिनल्सद्वारे या वेदना बिंदूंचे निराकरण करते. जड औद्योगिक लो-व्होल्टेज सर्किट्ससाठी डिझाइन केलेले प्रमाणित संरक्षण घटक म्हणून,IEC 60269 415V उच्च वर्तमान फ्यूजअभियांत्रिकी इंटिग्रेटर्ससाठी क्रॉस-प्रोजेक्ट इंटरचेंजेबिलिटी प्राप्त करण्यासाठी आयामी सहिष्णुता आणि विद्युत कार्यप्रदर्शन निर्देशकांना एकत्र करते.

1.1 दोन मुख्य कार्यात्मक डिझाइन मॉड्यूल

• सिरॅमिक इन्सुलेशन हाऊसिंग मॉड्यूल: उच्च ॲल्युमिना सिरॅमिक मटेरियल फॉल्ट व्यत्ययादरम्यान चाप विस्तारास अवरोधित करते, दीर्घकालीन रेटेड वर्तमान लोड अंतर्गत शेल विकृती टाळण्यासाठी उत्कृष्ट थर्मल स्थिरतेसह.
• बोल्ट-कनेक्टेड कंडक्टिव्ह टर्मिनल मॉड्यूल: सिल्व्हर प्लेटिंग फ्यूज लिंक आणि बसबारमधील संपर्क प्रतिरोधकता कमी करते, सतत उच्च-वर्तमान ऑपरेशनमध्ये देखील मानक मर्यादेत कनेक्शन बिंदूंवर तापमान वाढ नियंत्रित करते.
• अंतर्गत फ्यूसिबल घटक मॉड्यूल: कॅलिब्रेटेड मेटल मेल्ट gG/gL वैशिष्ट्यपूर्ण वक्रशी जुळते, अपस्ट्रीम आणि डाउनस्ट्रीम सर्किट संरक्षण उपकरणांसह श्रेणीबद्ध संरक्षण समन्वय साधते.

1.2 IEC 60269 मानक अनुपालनाचे मूल्य

IEC 60269 प्रकार चाचणी पूर्णतः उत्तीर्ण करणारी उत्पादने युरोपियन, आग्नेय आशियाई आणि ऑस्ट्रेलियन बाजारपेठांमधील औद्योगिक प्रकल्पांमध्ये वारंवार सुरक्षा प्रमाणपत्राशिवाय तैनात केली जाऊ शकतात. सामान्य ऑपरेटिंग करंट अंतर्गत चाप गळती, शेल क्रॅक आणि अकाली वितळणे यासारखे लपलेले धोके दूर करण्यासाठी मानक कठोर, शॉर्ट-सर्किट ब्रेकिंग आणि यांत्रिक कंपन चाचण्या लागू करते. क्रॉस-बॉर्डर उपकरणे प्रकल्प हाताळणाऱ्या खरेदी संघांसाठी, एकीकृत मानक अनुपालन घटक पात्रता आणि प्रकल्प स्वीकृती प्रक्रिया मोठ्या प्रमाणात सुलभ करते.

2. पूर्ण मानक तांत्रिक तपशील पॅरामीटर सारणी

सर्किट मॅचिंग आणि मॉडेल निवड पूर्ण करण्यासाठी इलेक्ट्रिकल डिझाइन आणि खरेदी स्पष्ट मानकीकृत पॅरामीटर्सवर अवलंबून असतात. या मालिकेमध्ये 415V AC वर्किंग व्होल्टेज अंतर्गत 200A ते 400A पर्यंतच्या रेट केलेल्या वर्तमान श्रेणींचा समावेश आहे, प्रकल्प डिझाइन दरम्यान पुनरावृत्ती पॅरामीटर तुलनेचा वर्कलोड कमी करण्यासाठी युनिफाइड मेकॅनिकल आणि इलेक्ट्रिकल निर्देशकांसह. खालील सारणी ZHJPU-L मॉडेल लाइनवर लागू होणारी सर्व कोर निश्चित वैशिष्ट्ये क्रमवारी लावते.

2.1 भिन्न सर्किट लोडसाठी मॉडेल निवड तर्कशास्त्र

• हलक्या औद्योगिक वितरण शाखा (200A~280A): लहान फॅक्टरी सहाय्यक उपकरणे, प्रकाश वितरण कॅबिनेट आणि स्थिर एकसमान लोडसह कमी-शक्ती नियंत्रण पॅनेलसाठी योग्य.
• मध्यम मोटर नियंत्रण सर्किट्स (300A~360A): मध्यम आकाराच्या तीन-फेज मोटर्स, कन्व्हेयर ड्राइव्ह सिस्टम आणि सिंगल ट्रान्सफॉर्मर दुय्यम संरक्षण लूपशी जुळतात.
• हेवी मेन इनकमिंग सर्किट्स (380A~400A): मोठ्या पॉवर डिस्ट्रीब्युशन सेंटर्स, जनरेटर आउटपुट टर्मिनल्स आणि हेवी मशिनरी मुख्य पॉवर सप्लाय लूपच्या मुख्य बसबार संरक्षणासाठी लागू.

2.2 सर्व वर्तमान श्रेणींमध्ये युनिफाइड शेअर केलेले डिझाइन फायदे

या उत्पादन लाइनमधील प्रत्येक वर्तमान तपशील एकसारखे सिरेमिक गृहनिर्माण आणि बोल्ट टर्मिनल लेआउट राखून ठेवतात. हे सातत्यपूर्ण डिझाइन देखभाल कर्मचाऱ्यांना वेगवेगळ्या वर्तमान ग्रेडसाठी विशेष फिक्स्चर तयार करणे टाळून समान स्थापना साधने आणि सुटे भाग व्यवस्थापन मानके वापरण्याची परवानगी देते. युनिफाइड सिल्व्हर-प्लेटेड टर्मिनल जाडी संपूर्ण उत्पादन श्रेणीमध्ये सातत्यपूर्ण संपर्क प्रतिकार कामगिरीची हमी देते, दीर्घकालीन समांतर कॅबिनेट ऑपरेशन दरम्यान विसंगत टर्मिनल परिमाणांमुळे तापमान वाढीचे विचलन दूर करते.

3. सिरेमिक हाउसिंग आणि सिल्व्हर-प्लेटेड टर्मिनल मटेरियलचे फायदे

सामग्रीची निवड कठोर औद्योगिक वातावरणात उच्च-वर्तमान फ्यूजची दीर्घकालीन सेवा जीवन आणि ऑपरेशनल सुरक्षितता थेट निर्धारित करते. कमी किमतीच्या प्लॅस्टिक शेल फ्यूजमध्ये सेंद्रिय पॉलिमर सामग्रीचा वापर केला जातो जो सतत उच्च तापमानात मऊ आणि विकृत होतो, तर बेअर कॉपर टर्मिनल्स दमट किंवा धुळीने भरलेल्या कार्यशाळेत वेगाने ऑक्सिडाइझ करतात, संपर्क प्रतिकार वाढवतात आणि असामान्य ओव्हरहाटिंग फॉल्ट्स ट्रिगर करतात.

सिरेमिक शेल आणि सिल्व्हर-प्लेटेड कॉपर टर्मिनल्सची दुहेरी सामग्री प्रणाली या टिकाऊपणाच्या कमकुवतपणा एकाच वेळी सोडवते. उच्च-शुद्धता औद्योगिक सिरेमिक विकृतीशिवाय सतत उच्च तापमानाचा सामना करते आणि तांबे टर्मिनल्सवरील सिल्व्हर प्लेटिंग लेयर वर्षानुवर्षे स्थिर प्रवाहकीय कार्यक्षमता राखण्यासाठी हवेचे ऑक्सिडेशन वेगळे करते. दररोज 24 तास चालणाऱ्या औद्योगिक उर्जा प्रणालींसाठी, ही सामग्री कॉन्फिगरेशन नियमित घटक तपासणी आणि बदली चक्रांची वारंवारता मोठ्या प्रमाणात कमी करते.IEC 60269 415V उच्च वर्तमान फ्यूजउच्च-धूळ, उच्च-आर्द्रता आणि वारंवार तापमान चढ-उतार कारखाना वातावरणाशी जुळवून घेण्यासाठी या परिपक्व मिश्रित सामग्रीचे समाधान स्वीकारते.

• सिरॅमिक हाऊसिंग: उच्च चाप सप्रेशन परफॉर्मन्स, स्विचगियर कॅबिनेटमध्ये आगीचा धोका टाळण्यासाठी शॉर्ट-सर्किट व्यत्ययादरम्यान कंस बाहेरून स्प्लॅश होण्यापासून प्रतिबंधित करते.
• सिल्व्हर-प्लेटेड कॉपर टर्मिनल्स: कमी संपर्क प्रतिकार, पूर्ण रेटेड लोड अंतर्गत किमान तापमान वाढ, तटीय किंवा रासायनिक वनस्पती कार्यशाळेसाठी अँटी-ऑक्सिडेशन आणि अँटी-गंज.
• अंतर्गत फिलिंग आर्क-वेन्चिंग माध्यम: फॉल्ट कटिंग दरम्यान कंस उर्जा त्वरित शोषून घेते, उच्च ब्रेकिंग क्षमतेला घर फुटणे किंवा विखंडन न करता समर्थन देते.

3.1 सतत ऑपरेशनमध्ये थर्मल स्थिरता कामगिरी

हजारो तास पूर्ण रेट केलेले वर्तमान सतत ऑपरेशन अंतर्गत, सिरेमिक गृहनिर्माण विस्तार किंवा क्रॅक न करता आयामी स्थिरता राखते. प्लॅस्टिक फ्यूज शेल्सवर दिसणारे स्थानिक हॉट स्पॉट्स टाळून, फ्यूसिबल घटकाद्वारे निर्माण होणारी अंतर्गत उष्णता सिरेमिक भिंतीमधून समान रीतीने पसरते. खराब नैसर्गिक वायुवीजन असलेल्या बंद स्विचगियर कॅबिनेटमध्येही, फ्यूज लिंकचे एकूण तापमान वाढ IEC 60269 मानक अनुमत मर्यादेत राहते, ज्यामुळे अति स्थानिक उष्णता जमा झाल्यामुळे लगतच्या बसबार इन्सुलेशन वृद्धत्वाचा धोका दूर होतो.

4. gG/gL संरक्षण वैशिष्ट्य आणि दोष व्यत्यय कामगिरी

gG आणि gL हे IEC 60269 द्वारे परिभाषित केलेल्या सार्वत्रिक पूर्ण-श्रेणी संरक्षण वैशिष्ट्यांचे प्रतिनिधित्व करतात, ज्यामध्ये दोन प्रमुख दोष प्रकार समाविष्ट आहेत जे औद्योगिक पॉवर सर्किट्सला धोका देतात: सौम्य दीर्घ-काळ ओव्हरलोड आणि त्वरित गंभीर शॉर्ट-सर्किट. अनेक निम्न-दर्जाचे औद्योगिक फ्यूज केवळ एकल-प्रकारच्या संरक्षणास समर्थन देतात, एकतर मोटर स्टार्टअप सर्ज करंट अंतर्गत खूप सहज वितळतात किंवा मोठ्या शॉर्ट-सर्किट करंटला पुरेसा लवकर कापण्यात अयशस्वी होतात.

4.1 ओव्हरलोड स्लो-ब्लो प्रोटेक्शन लॉजिक (gL वैशिष्ट्य)

जेव्हा सर्किट्सला 1.3 पट आणि 5 पट रेट केलेल्या वर्किंग करंट दरम्यान सौम्य ओव्हरलोड करंटचा सामना करावा लागतो, तेव्हा विलंबित क्रियेसह फ्यूसिबल घटक हळूहळू वितळतात. हा विलंब सामान्य मोटर स्टार्टअप, कॅपेसिटर चार्जिंग आणि उपकरणे क्षणिक करंट सर्ज दरम्यान खोटे फ्यूज उडणे टाळतो, तरीही केबल इन्सुलेशन वृद्धत्व आणि उपकरणांचे अतिउष्णतेमुळे होणारे नुकसान टाळण्यासाठी ओव्हरलोड ठराविक वेळेसाठी चालू राहिल्यास पॉवर कापून टाकतो.

4.2 झटपट शॉर्ट-सर्किट ब्रेकिंग प्रोटेक्शन लॉजिक (gG वैशिष्ट्य)

केबल शॉर्टिंग, उपकरणे अंतर्गत बिघाड किंवा बसबारच्या टक्करमुळे तीव्र शॉर्ट-सर्किट प्रवाह उद्भवल्यानंतर, अंतर्गत वितळण्याची त्वरित वाफ होऊन मायक्रोसेकंदांमध्ये एक ओपन सर्किट तयार होते. सिरेमिक शेल आणि आर्क-क्वेंचिंग फिलर इलेक्ट्रिक आर्क्स प्रभावीपणे दाबतात, आसपासच्या स्विचगियर घटकांना आर्क फ्लॅश नुकसान न करता फॉल्ट सेक्शन सुरक्षितपणे वेगळे करतात. उच्च ब्रेकिंग क्षमता हे सुनिश्चित करते की फ्यूज स्ट्रक्चरल फट किंवा कंडक्टिव मटेरियल स्प्लॅशिंगशिवाय अत्यंत फॉल्ट करंट विझवू शकतो.

4.3 अपस्ट्रीम आणि डाउनस्ट्रीम संरक्षण उपकरणांसह निवडक समन्वय

• श्रेणीबद्ध संरक्षण समन्वय तयार करण्यासाठी डाउनस्ट्रीम उपकरणांवर लघु सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर आणि कॉन्टॅक्टर्स जुळतात.
• टाइम-करंट वक्र डिझाइनमुळे संपूर्ण वितरण कॅबिनेटचा पूर्ण-सिस्टम पॉवर आउटेज टाळून, आंशिक सर्किट फॉल्ट दरम्यान फक्त फॉल्ट ब्रँच फ्यूज वितळण्याची खात्री करते.
• मध्यम आणि मोठ्या औद्योगिक वीज पुरवठा प्रणालींसाठी ट्रान्सफॉर्मर आणि जनरेटर प्राथमिक संरक्षण समन्वय आवश्यकतांशी सुसंगत.

5. युनिव्हर्सल इंडस्ट्रियल ऍप्लिकेशन मॅचिंग परिस्थिती

मानकीकृत 415V थ्री-फेज पॉवर डिस्ट्रिब्युशनमध्ये जगभरातील जवळजवळ सर्व कारखाने, ऊर्जा आणि अवजड यंत्रसामग्री उद्योगांचा समावेश होतो आणि उच्च-वर्तमान बोल्ट-ऑन फ्यूज या प्रणालींमधील प्रत्येक कोर पॉवर प्रोटेक्शन लिंकशी जुळवून घेतात. बहु-उद्योग प्रकल्प पोर्टफोलिओ व्यवस्थापित करणाऱ्या प्रोक्योरमेंट टीम्सना एकाच घटक मॉडेलचा फायदा होतो जो अनेक उपकरणांच्या संरक्षणाच्या मागण्या पूर्ण करतो, स्पेअर पार्ट इन्व्हेंटरी आणि विविध प्रकल्प साइटवर देखभाल प्रशिक्षण मानके एकत्रित करतो.

• इंडस्ट्रियल पॉवर डिस्ट्रीब्युशन पॅनेल आणि मुख्य स्विचगियर: कॅबिनेट इनकमिंग बसबारसाठी प्राथमिक ओव्हरकरंट संरक्षण म्हणून वापरले जाते, संपूर्ण कॅबिनेट वायरिंग स्ट्रक्चरचे संरक्षण करण्यासाठी शॉर्ट-सर्किट फॉल्ट्स वेगळे करतात.
• मोटार नियंत्रण केंद्रे: बंद रोटर ओव्हरलोड किंवा टर्मिनल शॉर्ट सर्किटमुळे होणाऱ्या विंडिंग बर्नआउटपासून कन्व्हेयर्स, क्रशर, पंप आणि फॅन्सच्या थ्री-फेज ड्रायव्हिंग मोटर्सचे संरक्षण करा.
• जनरेटर आणि ट्रान्सफॉर्मर सहाय्यक सर्किट्स: जनरेटर सेटच्या आउटपुट टर्मिनल्सवर आणि वितरण ट्रान्सफॉर्मरच्या कमी-व्होल्टेज बाजूंवर स्थापित केले जातात ज्यामुळे फॉल्ट करंट अपस्ट्रीम पॉवर उपकरणांमध्ये पसरण्यापासून रोखण्यासाठी.
• हेवी-ड्युटी मशिनरी आणि बांधकाम उपकरणे: मोठ्या क्रेनच्या मुख्य पॉवर इनपुट लूप, मिक्सिंग उपकरणे आणि वेरिएबल जड भारांखाली कार्यरत खाण वाहतूक यंत्रे यांना लागू.
• रासायनिक आणि पर्यावरण संरक्षण इलेक्ट्रिकल स्विचगियर: सिरॅमिक इन्सुलेशन संरचना रासायनिक प्लांट कंट्रोल रूम आणि सांडपाणी प्रक्रिया उपकरण कॅबिनेटमध्ये गंजणारा वायू आणि आर्द्रतेच्या क्षरणास प्रतिकार करते.

6. स्थापना मार्गदर्शक तत्त्वे आणि दैनिक ऑपरेशन देखभाल नियम

योग्य बोल्ट-ऑन इंस्टॉलेशन आणि नियमित देखभाल थेट फ्यूज लिंक्सचे सेवा चक्र वाढवते आणि अयोग्य असेंब्ली किंवा दुर्लक्षित तपासणीमुळे होणारे छुपे सुरक्षा धोके टाळतात. सर्व ऑपरेशन नियम IEC 60269 सहाय्यक ऑपरेशन वैशिष्ट्यांचे पालन करतात, ऑन-साइट इलेक्ट्रिकल मेंटेनन्स कर्मचाऱ्यांना जटिल व्यावसायिक प्रशिक्षणाशिवाय कार्यान्वित करण्यासाठी योग्य.

6.1 मानक बोल्ट-ऑन इंस्टॉलेशन तपशील

• ऑक्साईडचे थर आणि संपर्क प्रतिकार वाढवणारे धूळ कण काढून टाकण्यासाठी स्थापनेपूर्वी सर्व बसबार संपर्क पृष्ठभाग स्वच्छ करा.
• ओव्हरहाटिंग हॉट स्पॉट्स निर्माण करणारे सैल टर्मिनल टाळण्यासाठी कॅलिब्रेटेड टॉर्क रेंचसह माउंटिंग बोल्ट घट्ट करा.
• कॅबिनेट वायरिंगद्वारे अवरोधित न करता नैसर्गिक वायु संवहन उष्णता विघटन सुनिश्चित करण्यासाठी प्रत्येक फ्यूज लिंकभोवती उभ्या आणि आडव्या स्थापनेची जागा ठेवा.
• बिंदू संपर्क आणि स्थानिक अतिउष्णतेचे धोके टाळण्यासाठी सिल्व्हर-प्लेटेड टर्मिनल पृष्ठभाग तांब्याच्या बसबार प्लेनसह पूर्णपणे संरेखित करा.

6.2 नियमित तपासणी आणि देखभाल मानके

त्रैमासिक इलेक्ट्रिकल कॅबिनेट तपासणी दरम्यान, देखभाल कर्मचाऱ्यांनी फ्यूज टर्मिनल्सवर (असामान्य तापमान वाढीचे लक्षण) दृष्यदृष्ट्या विकृतीकरण तपासले पाहिजे. शेल विकृतीकरण, टर्मिनल ऑक्सिडेशन किंवा किरकोळ विकृती दर्शविणारी कोणतीही फ्यूज लिंक दोष वितळल्याशिवाय त्वरित बदलणे आवश्यक आहे. शॉर्ट-सर्किट फॉल्ट व्यत्ययानंतर, संपूर्ण फ्यूज लिंकला आंशिक दुरुस्तीऐवजी पूर्ण बदलणे आवश्यक आहे, कारण अंतर्गत वितळणे आणि आर्क-क्वेंचिंग फिलर सक्रिय झाल्यानंतर मूळ संरक्षण कार्यप्रदर्शन गमावते.

स्टोरेज मॅनेजमेंटला इन्स्टॉलेशनपूर्वी सिल्व्हर-प्लेटेड टर्मिनल ऑक्सिडेशन टाळण्यासाठी कोरड्या, धूळ-मुक्त वेअरहाऊस वातावरणात स्पेअर फ्यूज लिंक्स ठेवणे आवश्यक आहे. पृष्ठभागावरील स्क्रॅच किंवा सिरॅमिक शेल क्रॅक दोष असलेली उत्पादने फिल्टर करण्यासाठी दीर्घकालीन स्टॉक घटकांनी बांधकाम साइटवर वितरण करण्यापूर्वी दृश्य देखावा तपासणी पूर्ण केली पाहिजे.
