3 पोल फ्यूज स्विच डिस्कनेक्टर 100A 690V DIN रेल

ZHENGRONG HR17-100 फ्यूज स्विच डिस्कनेक्टर हे कमी-व्होल्टेज थ्री-फेज वितरणासाठी कॉम्पॅक्ट, व्यावसायिक स्विचिंग आणि संरक्षण साधन आहे. हे एका युनिटमध्ये लोड स्विच, आयसोलेटिंग स्विच आणि शॉर्ट-सर्किट संरक्षण, घटक कमी करणे आणि पॅनेल वायरिंग सुलभ करणे ही कार्ये एकत्र करते.

3-पोल डिझाइन सर्किटच्या सर्व तीन टप्प्यांचे संरक्षण करते. हे 690V वर 100A रेट केले आहे आणि GB/T 14048.3-2017 चे पालन करते, प्रति मानक नामांकन फ्यूज-स्विच-डिस्कनेक्टर म्हणून चिन्हांकित केले आहे.

डिझाइन आणि ऑपरेशन

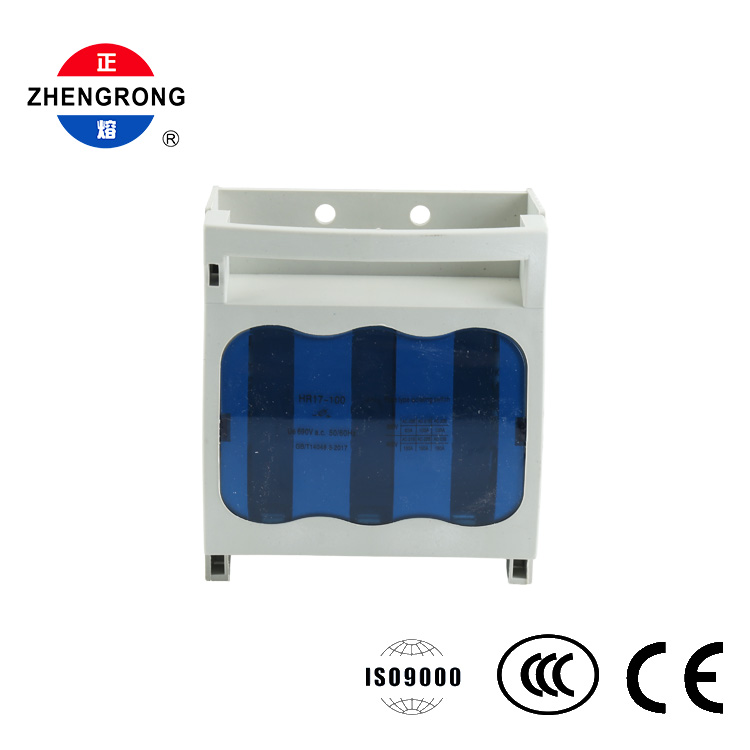

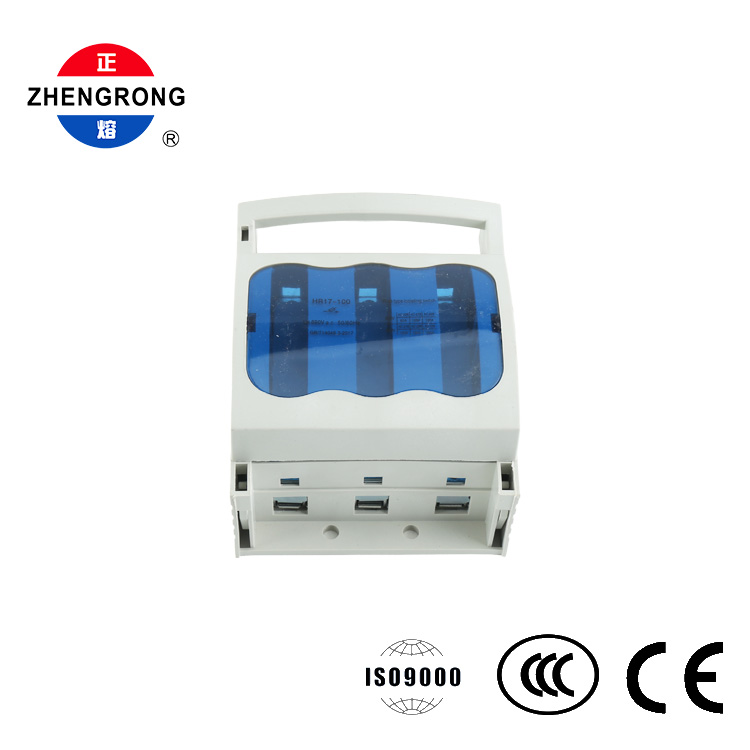

युनिटमध्ये बेस आणि उघडता येण्याजोगे वरचे आवरण असते ज्यामध्ये शीर्षस्थानी एकात्मिक क्षैतिज हँडल असते. हँडल मॅन्युअल मेक/ब्रेक ऑपरेशनसाठी आरामदायी पकड प्रदान करते, तर कव्हरमधील अर्धपारदर्शक निळी विंडो ऑपरेटरना युनिट न उघडता फ्यूजची स्थिती एका दृष्टीक्षेपात तपासण्याची परवानगी देते.

ड्रॉवर-शैलीचे कव्हर द्रुत फ्यूज तपासणी आणि बदलण्यासाठी उघडते. उच्च यांत्रिक सामर्थ्य, इन्सुलेशन आणि उष्णता प्रतिरोधकतेसाठी प्रबलित ज्वाला-प्रतिरोधक अभियांत्रिकी प्लास्टिक (नायलॉन किंवा PBT ग्रेड) रीफोर्सिंग रिब्ससह घरांची रचना केली जाते.

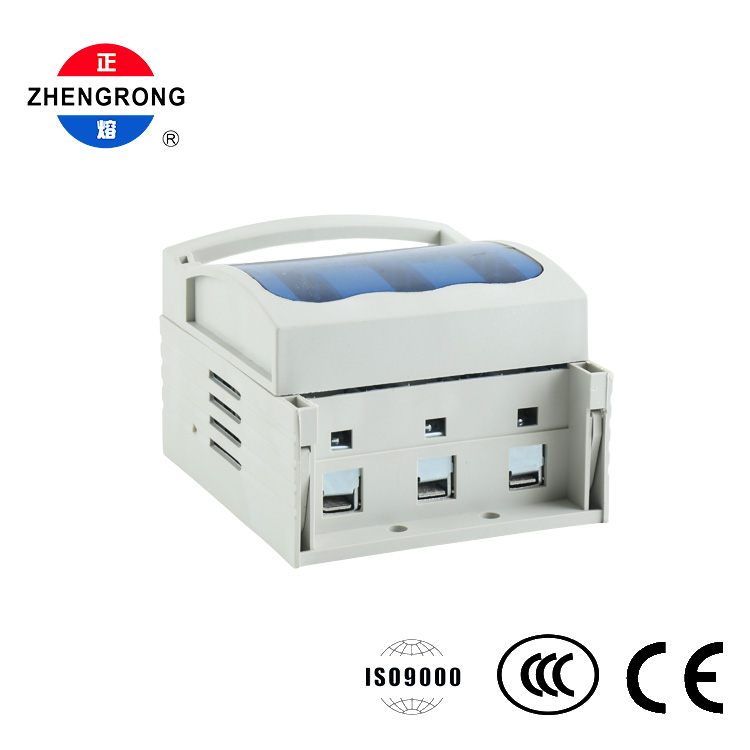

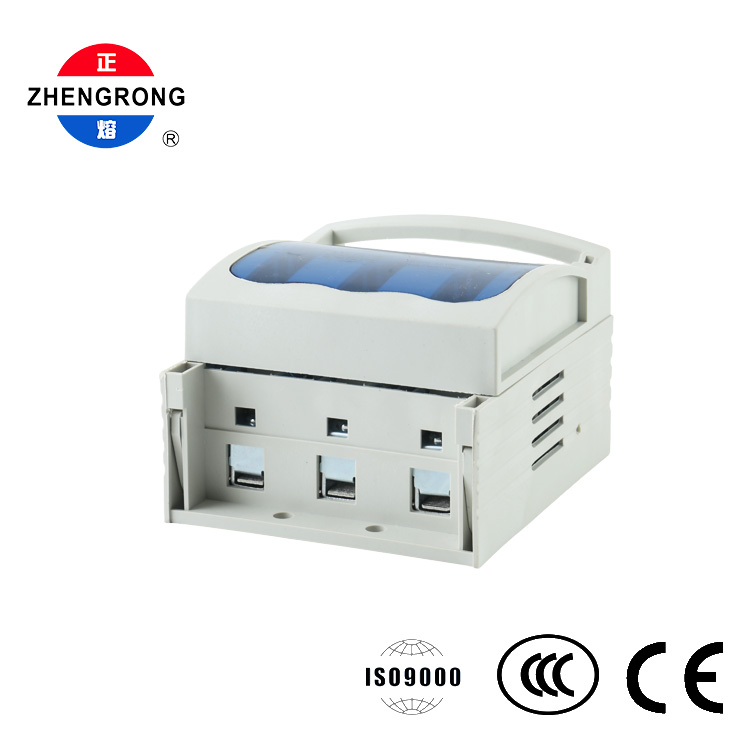

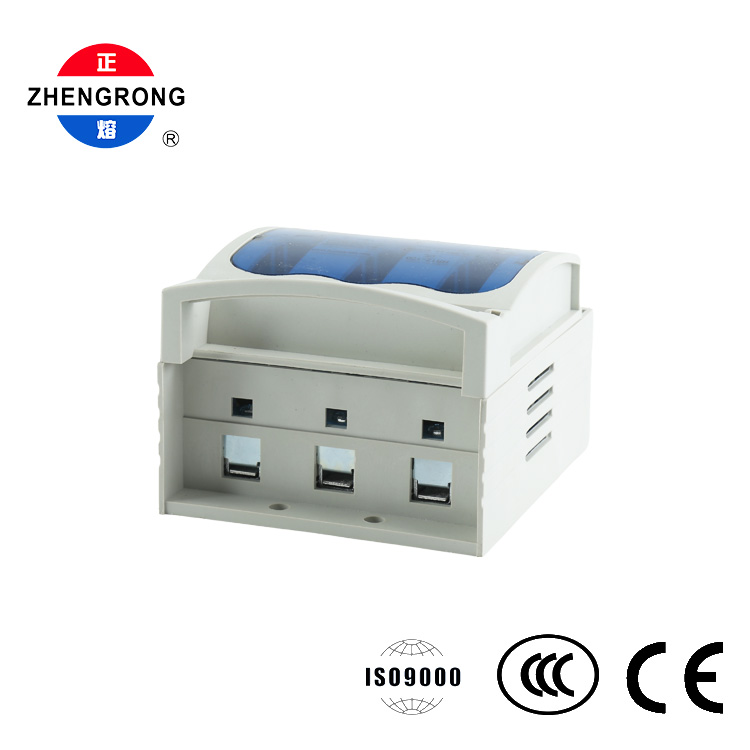

सुरक्षित, देखभाल-अनुकूल केबल फिक्सिंगसाठी स्क्रू-क्लॅम्प कनेक्शनसह तीन तळ टर्मिनल्सद्वारे वायरिंग केले जाते. स्थापनेसाठी, बेस दोन पर्याय देतो: मानक 35 मिमी डीआयएन रेल माउंटिंगसाठी साइड क्लिप किंवा कॅबिनेट माउंटिंग प्लेटवर थेट फिक्सिंगसाठी बेस प्लेटवर दोन गोलाकार स्क्रू होल. साइड स्लॉट्स आणि लॅचेस साइड-बाय-साइड माउंटिंग किंवा सहाय्यक संपर्क जोडण्यास देखील परवानगी देतात.

वैशिष्ट्ये

3-इन-1 कार्य

● — एका कॉम्पॅक्ट युनिटमध्ये लोड स्विचिंग, अलगाव आणि शॉर्ट-सर्किट संरक्षण.

3-ध्रुव तीन-चरण संरक्षण

● — थ्री-फेज लोडसाठी सर्व टप्प्यांचे एकाचवेळी संरक्षण.

दृश्यमान ब्रेक अलगाव

● — उघडे असताना डिस्कनेक्शन बिंदू स्पष्ट करा, सुरक्षित देखभाल आणि आपत्कालीन शटडाउन सुनिश्चित करा.

अर्धपारदर्शक निळी खिडकी

● — कव्हर न उघडता एका दृष्टीक्षेपात दृश्यमान फ्यूज स्थिती.

ड्रॉवर-प्रकार हँडल

● — आरामदायी, विश्वासार्ह मॅन्युअल स्विचिंगसाठी रुंद क्षैतिज पकड.

ड्युअल माउंटिंग पर्याय

● — लवचिक स्थापनेसाठी 35 मिमी डीआयएन रेल क्लिप किंवा स्क्रू फिक्सिंग.

प्रबलित ज्वाला-प्रतिरोधक गृहनिर्माण

● — उच्च शक्ती, इन्सुलेशन आणि उष्णता प्रतिरोधकतेसाठी बरगड्यांसह नायलॉन/PBT अभियांत्रिकी प्लास्टिक.

सुरक्षित स्क्रू-क्लॅम्प टर्मिनल

● — सहज देखभाल प्रवेशासह विश्वसनीय वायरिंग.

विस्तारण्यायोग्य डिझाइन

● — साइड स्लॉट्स आणि लॅचेस शेजारी-बाय-साइड माउंटिंग आणि सहाय्यक संपर्कांना समर्थन देतात.

गुणवत्ता प्रमाणित

● — GB/T 14048.3-2017 अनुरूप; ISO9000, CCC आणि CE प्रमाणित.

● फॅक्टरी पॉवर वितरण बॉक्स आणि कंट्रोल कॅबिनेट

● व्यावसायिक इमारतींमध्ये मुख्य वितरण पॅनेल आणि शाखा-सर्किट संरक्षण

● मोटर्स आणि ट्रान्सफॉर्मरसाठी पॉवर डिस्कनेक्शन आणि शॉर्ट-सर्किट संरक्षण

● औद्योगिक वनस्पतींमध्ये कमी-व्होल्टेज वितरण प्रणाली

● मोटर नियंत्रण केंद्रे

● देखभाल अलगाव आणि आपत्कालीन स्विचिंग

● पॅनेल बिल्डर्स, इलेक्ट्रिकल कॉन्ट्रॅक्टर्स आणि प्लांट मेंटेनन्स टीम्स
